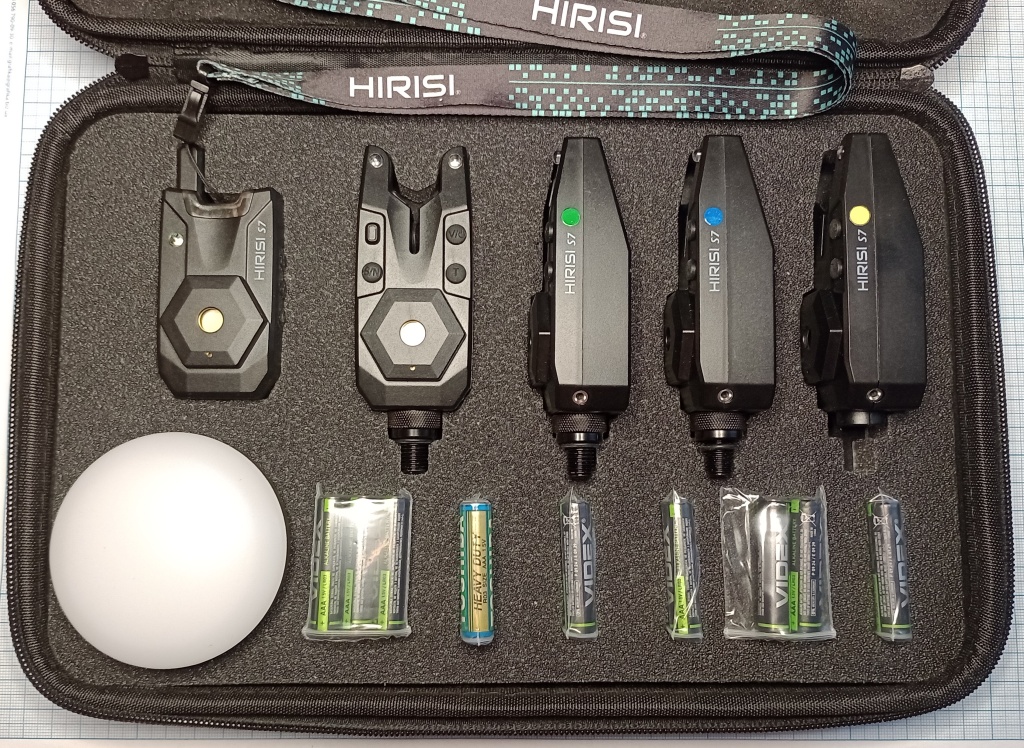

З'явились на Говноекспресі доволі непогані і недорогі набори сигналізаторів з короповою лампою Hirisi S7-4D.

https://www.aliexpress.com/item/1005008406174924.html?spm=a2g0o.productlist.main.1.616736b7uvknSZ&algo_pvid=9365d4aa-16b2-4ad6-8a8c-b38f16f218bc&algo_exp_id=9365d4aa-16b2-4ad6-8a8c-b38f16f218bc-0&pdp_ext_f=%7B%22order%22%3A%22427%22%2C%22eval%22%3A%221%22%2C%22orig_sl_item_id%22%3A%221005008406174924%22%2C%22orig_item_id%22%3A%221005008176224008%22%7D&pdp_npi=4%40dis%21UAH%214429.43%212214.72%21%21%21755.72%21377.86%21%40%2112000044909664333%21sea%21UA%211851378579%21X&curPageLogUid=mJ6dg0bTD5sw&utparam-url=scene%3Asearch%7Cquery_from%3A

https://www.aliexpress.com/item/1005008176224008.html?spm=a2g0o.order_list.order_list_main.45.50e31802ZdAJzY до 6 березня знижка є

https://www.aliexpress.com/item/1005008133725561.html?spm=a2g0o.productlist.main.3.616736b7uvknSZ&algo_pvid=9365d4aa-16b2-4ad6-8a8c-b38f16f218bc&algo_exp_id=9365d4aa-16b2-4ad6-8a8c-b38f16f218bc-1&pdp_ext_f=%7B%22order%22%3A%2217%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21UAH%212949.73%212707.29%21%21%2169.35%2163.65%21%40%2112000043930766437%21sea%21UA%211851378579%21X&curPageLogUid=4ikWi4U2wv8y&utparam-url=scene%3Asearch%7Cquery_from%3A







Ціна 52 USD.

Замовив 20 січня, отримав 31 січня!

Маю Hirisi S5. S7 придбав лише заради коропової лампи.
Порівняння S7 з S5, плюси:
- колесо сигналізатора S7 на 4 магнітах, (на S5 на двох);
- S7 на двох герконах (S5 на одному);
- S7 три кнопки керування, на S5 - дві;
- на S7 є гумові амортизатори під вудилище, на S5 нема;
- S7 не має покриття Софт-тач і це дуже добре, S5 має;
- до лампи і пейджера S7, прописуються сигналізатори S5;
- пейжер S7 має 6 каналів, при 4 світлодіодах, прописується 6 сигналізаторів;
- коропова лампа має 6 кольорів: червоний, білий, фіолетовий, жовтий, синій, зелений. Прописав до лампи 8 сигналізаторів, 4 від S7 + 4 від S5;
- пейджер S7 не має регулювання тону сигналу, але верещить тоном відповідним до тону який виставлено на сигналізаторах;
- у S7 є нічне підсвічування сигналізатор, у S5 його нема. Як на мене воно і на не потрібно;
- на S7/S5 нормальні монокольорові, не RGB світлодіоди.

мінуси;

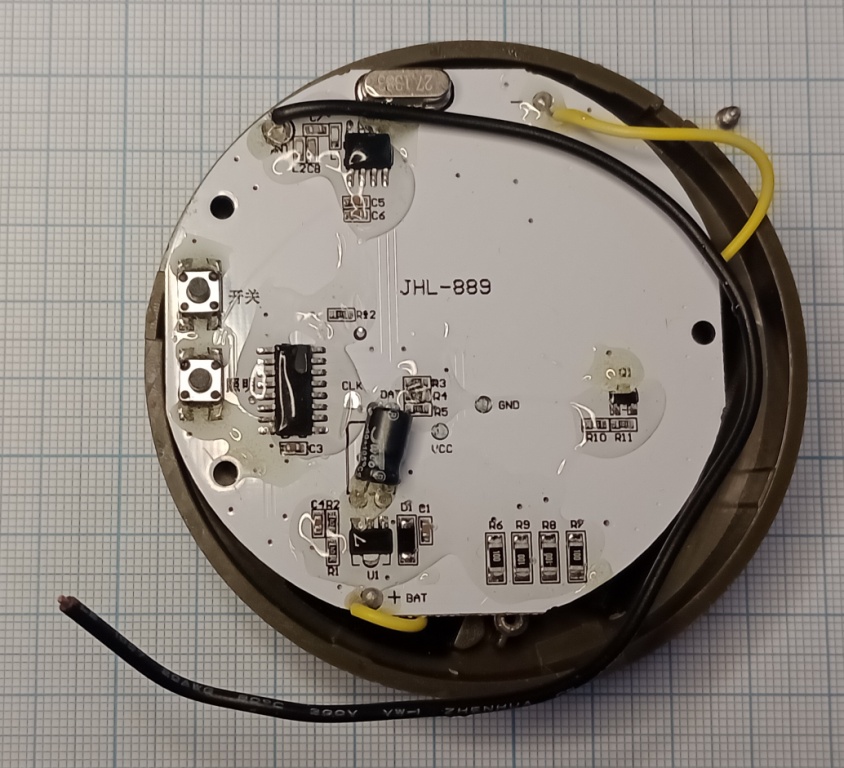

- плата залита вологоізолюючим компаундом, але є пропуски по деяких контактах, тому краще намастити плату і відкриті контакти вологостійкими матеріалами типу віску, ЦИАТІМа, гарматного сала,або їх іноземними аналогами - чим вища температура плавління тим краще - не потече на сонці!;
- на S7 світлодіоди однокольорові, але лінза прозора (на S5 лінзи кольорові, окрім синього світлодода);
- роги трошки меншої висоти ніж в S5;
- нема кнопки вимикання сігналізації покльовки на 1 хв. - на час вибирання провісу жилки і зачеплювання свінгера.
- нема так званої функції "антикрадій", але вона як на мене і на... не потрібна! Для цього снег барами треба користуватись і ставити вудилище параллельно жилці, а не в поперек.

Дякую за огляд! Замовив собі такі теж, бо хочу ліхтарика .
Підкажіть будь ласка: а якщо немає під рукою вологозахисного двокомпонентного прозорого клея, можно замастити пропуски заливки не дуже супер пупер професійним жінчиним лаком для нігтів? Він не проводить ліпіздрічество?

вологозахисний шар там схоже силиконовий, бо м'який і легко знімається, але звичайні силікони агресивні до олова, тому краще епоксидні 5 хв. клеї-герметики (вони не розтікаються, бо густі, продаються в кожному господарському магазині) або лак електроізоляційний.
Як бачиш я контакти світлодіодів намазав жінкиним прозорим лаком! Не погоріло! Значить не проводить!
До речи двигуни мотають емаль-проводом - мідна жила покрита лаком. Звісно що не тим що когті фарбують, але все одно схожа основа + розріджувач!
Головне не бери з бльостками і іншими наповнювачами, бо вони можуть проводити струм!

І головне!!! Коли будеш лакувати, то біля тактових кнопок обережно! В мене в одну кнопку лак попав - заклинило, прийшлось перепаювати на нову.

Нема там такого! Перевірив!
При довгому затисканні "Т", просто "пік" і все, ніяких змін не відбувається, звук не зникає!

Я це вирішив по іншому! Звіт буде пізніше.

Дякую за відповіді! Чекатиму свої девайси з дня на день і твій звіт по вдосоналенню.. Хоча в мене руки не товаришують з паяльником, але все рівно цікаво

В задню кришку сигналізаторів врізав і зафіксував 5-хв. епоксидним клеєм-герметиком:

- 4-pin маму Jack 3,5 mm під фідерний датчик:





і трипозиційний перемикач ON-OFF-ON, для перемикання між режимом коропової ловлі чи фідерним, а також для вимикання сигналізатора, повідкушувавши до мінімума контакти.







Тепер вимикати сигналізатор стало зручніше, як і контролювати тактильно увімкнен він, і в якому режим знаходиться:
- важель вверху - увімкнен короповий режим;
- важель посередині - сигналізатор вимкнено;
- важель внизу - увімкнен фідерний режим.

Після вимикання сигналізатора важелем він не втрачає налаштування, і при наступному вмиканні важелем - вмикається в робочий режим, без додаткового тицяння з затримкой на штатну кнопку вмикання, тому ним можно вимикати сигналізатор під час налаштування свингера і вибирання провису жилки, не какфоня на весь став.

Це є Гут!!!

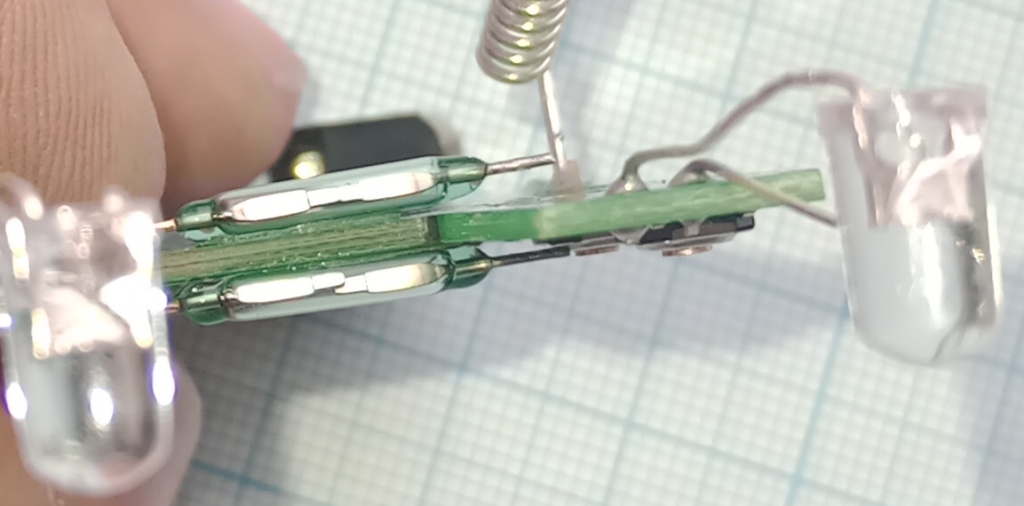

Для підлючення фідерного датчика відпаяв "мінуса" герконів від плати



і припаяв до них проводки "мінуса" через вимикач. До "+" фронтального геркона припаяв проводок з фідерного датчика.
Передній геркон дає вмикає блимающий сигнал сигналізатора, тильний герког дає постійно святящійся сигнал сигналізатора.



"-" на ланцюг коропового і фідерного датчиків перемикача підключив через діоди.



в підложці кейса вирізав пройоми куди входить гніздо 3,5 мм прикрите з захисним ковпачком.



Витрати на все це діло:

- 4pin роз'єм 3,5 мм - 1,38 USD за 5 шт. з Алі:
https://www.aliexpress.com/item/1005007289042019.html?spm=a2g0o.order_list.order_list_main.46.320b5110cRiS2a;

- затичка на 4pin роз'єм 3,5 мм - 1,23 USD за 10 шт.
https://www.aliexpress.com/item/1005007483759191.html?spm=a2g0o.order_list.order_list_main.16.320b5110cRiS2a;

- трипозиційний вимикач МТS-103С3 з важелем висотою 7 мм - 2,92 USD за 4 шт.:
https://www.aliexpress.com/item/1005008292189013.html?spm=a2g0o.order_list.order_list_main.22.320b5110cRiS2a;

-діоди 8 шт., за 8 грн. з радіомагазина;

- 5хв. епоксидний клей-герметик - 120 грн., з ринка;

- кольрові проводки перетином 0,22 мм (здається) з залишкив 2023 року.

- як робив фідерний датчик клювання тицяйте СЮДОЙ: https://kharkiv.fishing/bb/viewtopic.php?f=71&t=62925

Дійшла сьогодні черга розібрати і пейджер.
якось не здивувався вже пропускам вологозахисного покриття! Воно звісно не так актуально як на сигналізатора, але промазати все зайвим не буде!!!







Зі всього набора пропуски вологозахисного покриття не помітив лише на синьому сигналізаторі.
Промазав плати з обох сторін, по всіх контактих місцях і отворах.

Подивимось як відпрацюють сезон.

Скажіть, якщо поставити такий вимикач тільки двохпозиційний (вкл/викл), на розрив дрота + чи -, що йде від батерейок, як гадаєте чи будуть тоді сідати батерейки коли їх залишити в сигналках?

Якщо вірити закону Ома, то не повинні, бо ланцюг розривається.
Двопозиційни вимикачи є меншого габариту, ніж трипозиційні.
На самих маленьких монтажний діаметр отвору 5 мм, на трипозиційних менше 6 мм, я не знайшов.

Я в електриці і фізиці не сильний) А на який дріт краще ставити вимикач на + чи -?

в цьому випадку немає різниці.
зверни увагу, що є вимикачи з різьбою М5 (менші) і М6 (більші), а є з гладким монтажним циліндром.
Як будеш свердлити отвір в задній кришці зі сторони антени (в мене вимикач вмонтовано якраз зі сторони антени), то не забудь залишити зазор під пружину антени.

Може маєш посилання які краще взяти вимикачі?) я думав його поставити знизу, з іншого боку кріплення на родпод відносно отвору підключення свінгера, не знаю чи є там місце.
А якщо таке підключення як у тебе і антена доторкнеться до вимикача може щось згоріти? І ще питання, якщо до антени "доточити" кусок схожої пружини, чи збільшиться дальність сигналу? Чи наприклад зробити пружину з ізоляцією щоб нічого не замкнути, чи це щось дасть?
